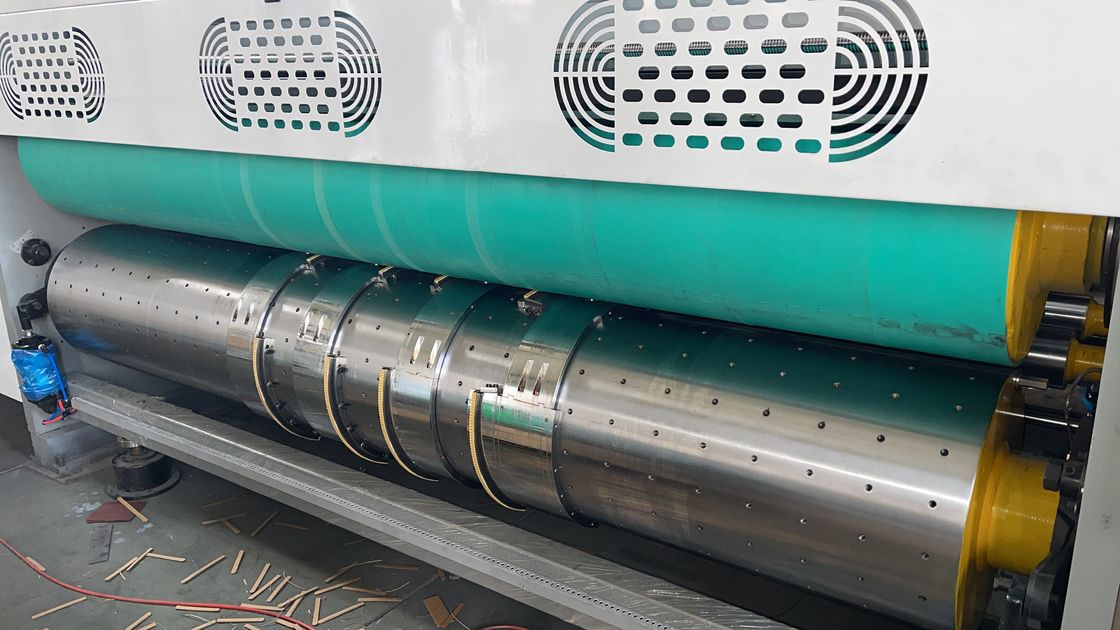

Automatische doos maken machine Karton folder Gluer machine

1800x4200

grote

150

100

100

1700x4200

188x3600

1600x33400

Machinaal formaat (LxWxH)

^{1. Lead Edge Voedingssysteem}

^{1.Vacuum transfer lead edge feeder.}

^{2De rugbuffel en de zijkantbuffel zijn allemaal gemotoriseerd.}

^{3Het schuifblok is van aluminium om een stabieler werk met minder trillingen te garanderen.}

^{4- Bladtelling op het touchscreen.}

^{5- Sla het voeden over voor een groter plaatje.}

^{7.Pneumatisch hefapparaat met slotschakelaar aan het eind van de keten voor een gemakkelijke bediening.}

^{1Automatische bediening met knop voor het openen/sluiten van de machine met alarm om de bedieners te beschermen.}

^{2.Pneumatisch vergrendelingssysteem, hele machine op vaste baan vergrendeld door voedingshoofdpneumatische cilinder.}

1. Drukcilinder

1.Printfase aanpassing neemt satelliet tandwiel structuur, PLC-besturing, digitaal display, 360 graden omtrek aanpassing, stabiele start, correctie positionering.

2.Grilde drukcilinder met schadechroom, met dwarslijn en middenlijn, voor gemakkelijke clichébevestiging en -klemming, correcte positionering en snelle clichéregistratie.

3.Balance behandeling, stabiel lopen, voor hoge snelheid lopen.

4Een snel en handig systeem voor het vastleggen van het drukcliché.

5- Snel cliché verandering systeem om de order verlenging tijd te versnellen.

6.Zero-positietoestel voor drukcilinder voor snelle plaatsing van clichéwijziging en -correctie, voor herhaalde wijzigingen van de specificaties van karton. Voetstappen voor clichébevestiging en -demontage.Fase-micro-aanpassing.

7- Afstand van de drukcilinder links/rechts: 10 mm.

8. Diameter van de drukcilinder: ø524mm,ø304mm ((met cliché dikte)

1.Naadloos stalen buis voor nauwkeurige bewerking, balansbehandeling voor stabiele werking, slijpen en hardchromen.

2.De drukcilindergap neemt een verstelbare offsetring aan, met een nauwe structuur, nauwkeurige positionering, aanpassingsruimte: 0-12 mm.

1- Up feeding roll: gemalen en hardgekoord.

2.Legere voedingsrol: gemalen, met zand gevroren en hardgestoomd.

3.De onderste voedingsas voor het aanpassen van de splitsing heeft een offsetring met een nauwe structuur, correctie van de positie, verstelbaar op 0-12 mm.

4Rubberrol

Naadloos stalen buis voor nauwkeurige bewerking, balansbehandeling voor stabiele werking, slijpen en hardchromen.

2.Staalpijp met rubbercoating, duurzaam voor een lange levensduur.

3Superclutch en auto leeglopen apparaat tegen inkt droog.

4.Middehoge slijpwerkzaamheden voor grote ruimteprinten met een hoge LPI.

5. Rubber roll open/close neemt worm gearbox handmatige aanpassing, met worm gearbox voor gap aanpassing met schaal indicatie.

1- naadloos stalen buis voor nauwkeurige bewerking, balancering voor stabiele werking, slijpen en hardchromen.

2.Lange levensduur, anti slijp en erosie, ideale inktoverdracht en controle van prestaties.

3.Pneumatische anilox auto-opheffing en leeglopende bediening.

4.Snelheidsverschil tussen aniloxrol en rubberrol voor inkt doctoring effect om de drukkwaliteit te verhogen.

1.Eenrichtings pneumatische membranautocirculatiepomp.

2. Inktfilternet om het vuil te filteren voor een mooi printresultaat.

3- Inkapselde inktkamer.

1.Satelliet tandwiel ontwerp.

2.Motoriseerde omtrekregeling, digitaal display, 360 graden draai- of stopregeling.

3.PLC-besturing, snel bereikbaar, handig voor cliché aanpassing.

4Handmatige drukregeling voor alle eenheden.

1Elektromagnetische remstructuur.

2.Wanneer de machine-eenheid zich afscheidt of de fase aanpast, remsystemen om de werking van de machine-eenheden te regelen om het oorspronkelijke versnellingspunt te behouden.

1Elektromagnetische remstructuur.

2.Wanneer de machine-eenheid zich afscheidt of de fase aanpast, remsystemen om de werking van de machine-eenheden te regelen om het oorspronkelijke versnellingspunt te behouden.

1.High-precision omvormer om de snelheid aan te passen, 360 graden aanpassing, snelle tijd.

2.Fase nul positioneringsinrichting om de gelijkheid van de slotpositie te garanderen.

1.Manuele/gemotoriseerde aanpassing van de plaats van het krulwiel en het hoofd van het knipmes door middel van een precieze schroefstaaf.

2.Verhogende wiel naar beneden as, sloten mes naar beneden as nemen vanfset ring, nauwe structuur voor nauwkeurige positionering.

1.De dikte van het mes: 7 mm. Geïmporteerde hoogwaardige geallieerde maanvormige zagen, hoge hardheid, hoge duurzaamheid, hoge slijpbaarheid.

2.Gemalen en hardgestoorde schacht voor stabiele werking.

3.Handmatige aanpassing van het knijpkopje, het krulwiel en het knijpkopje.

4Automatische detectie van de omtrekpositie van de schacht, automatische registratie van de positie en automatische terugkeer van de positie.

5- Pre-creaser opgelost voor slotter.

6Het voorste mes en het achterste mes zitten op één as.

1. Deeltjescylinder ((Downcylinder))

1.De slijpcylinder is gemaakt van hoogwaardig staal, fijn geslepen, hard gechromeerd.

2- Balansbehandeling om een stabiel verloop te vergroten.

3.Snijvorm bevestigingsschroeven M10, openingsafstand van 100 mm in dwarsrichting en 18 gelijke eenheden in omtrekrichting.

4.Deeltjes van houten malen met een dikte van 13-15 mm ((vijf lagen), 16-18 mm ((drie lagen).

2. Rubberen matcilinder ((Down cylinder)

1.Mat cilinder gebruikt hoogwaardig staal, slijpen, hard gechromeerd.

2.Balance behandeling voor stabiel draaien.

3Rubber mat dikte 8 mm, breedte 250 mm.

4.Gommatcilinder mechanische rotatie richting verandering 40 mm afstand beweging structuur, beweging snelheid hetzelfde als de machine loopt snelheid.

5.Manuele aanpassing van de spleet van de gietvorm, aanpassingsbereik: 0-16 mm.

1.Satellietversnellingswielstructuur

2.PLC en encoderregeling van de fase van het snijwerk voor start- en stopregeling.
