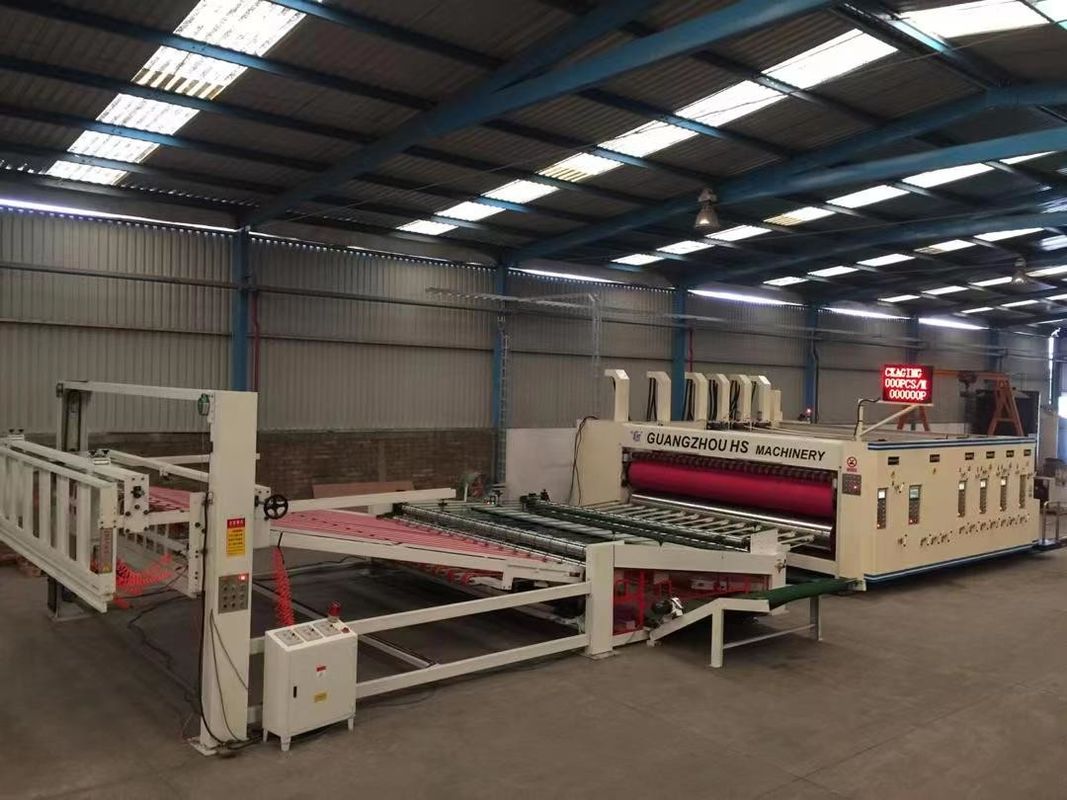

ماكينة طباعة الكرتون المضلع فليكسو ماكينة طباعة وتقطيع الكرتون المضلع

آلة طباعة العلبة المموجة ذات لونين للطابعة و Slotter يموت القاطع آلة صنع العلبة المضمنة

الموديل: جامبو 2200x5200

إحدى الميزات الأساسية للجهاز هي الطابعة ذات اللونين.تستخدم الطابعة طريقة طباعة فلكسوغرافية تطبع صورًا عالية الجودة مباشرة على اللوح المموج.يمكن للطابعة الطباعة بلونين ، مما يوفر المرونة في التصميم والعلامة التجارية للصناديق المموجة.وبالتالي ، فإن عملية الطباعة سريعة وفعالة ، مما يقلل من المهلة ويعزز الإنتاجية.

آلة التشقيب هي عنصر مهم آخر في الماكينة.تقوم ماكينة التشقيب بعمليات الشق والتجعيد في اللوح المموج ، مما يتيح طي الصندوق وتشكيله.إن آلة التشقيب مؤتمتة ويتم التحكم فيها بواسطة الكمبيوتر ، مما يضمن شقًا وتجعيدًا دقيقًا ودقيقًا ، وبالتالي تقليل الأخطاء وإهدار المواد.يمكن لماكينة التشقيب التعامل مع تكوينات فتحات متعددة ، مما يسمح بتخصيص تصميم الصندوق.

سمات

1. آلة القطع القالبي لماكينة الطبع والتشقيب في آلة تصنيع العلبة تتكون من مغذي حافة الرصاص ، وطابعات سفلية ، وآلة التشقيب ، وقاطع القالب في صانعة العلبة الخطية ، وقاذف العداد وقسم التسليم.

2. كل الوحدات يمكن أن تتحرك ، كل فجوة البكرات يتم تعديلها بواسطة PLC وشاشة تعمل باللمس ، كل الأجزاء الكهربائية من شركة Siemens.

3. التروس مصنوعة من 20CrMnTi ، HRC 55-62 ، فئة 6 بدقة.المحامل الرئيسية SKF ، والآخرون من NSK.

4. نقل بكرة السحب في جميع وحدات الطباعة.

5. بكرات سيراميك أنيلوكس بترتيبات LPI في حدود 220-600LPI والتي يمكن للمشتري اختيارها.

6. شاشة LED للسرعة والكمية النهائية.

 مغذي حافة الرصاص

1) نظام التغذية بالضغط الحر للتحكم المؤازر المعتمد لتجنب ضغط الورق المقوى ، وتحسين مقاومة الضغط للكرتون

2) يتم ضبط جميع الحواجز عن طريق التحكم الكهربائي

3) سكة التوجيه تدعم الحاجز الأيمن الأيسر يتحرك بدقة وسلاسة.

4) يتم طحن بكرات التغذية ومطليها بالكروم الصلب ، مما يجعل تصحيح blance لتشغيل مستقر.

5) فجوة بكرات التغذية تم تعديلها بواسطة PLC وشاشة تعمل باللمس

6) الصف الأول من بكرات التغذية: قطر أسطوانة التغذية العلوية 132 مم ، فولاذ غير ملحوم مغطى بمطاط مقاوم للاهتراء معالج عن طريق تصحيح التوازن.قطر أسطوانة التغذية السفلية 156 مم ، فولاذ غير ملحوم بسطح تخريش ، معالج بتقويم التوازن.

7) الصف الثاني من بكرات التغذية: قطر أسطوانة التغذية العلوية 86 مم مع قطعتين من حلقات التغذية 132 مم ، أنبوب فولاذي غير ملحوم مطلي بالكروم وسطح مطحون ، معالج بتقويم التوازن

قطر أسطوانة التغذية السفلية 156 مم ، أنبوب فولاذي غير ملحوم مطلي بالكروم وسطح مطحون ومعالج عن طريق تصحيح التوازن.

الطابعات السفلية

سحب لفة نقل

أ) يعتمد نقل أسطوانة السحب لعملية التغذية الكاملة التي يمكن أن تغذي الورق المقوى بسلاسة ودقة ؛

1. الأسطوانة تخضع للطحن والمطلية بالكروم الصلب ، مما يجعل تصحيح التوازن للتشغيل مستقرًا

2. القطر الخارجي لأسطوانة السيراميك anilox هو 330 mm ، للطباعة الصلبة وطباعة الرسومات العالية (اختياري 220-600lpi) ؛

3. نظام شفرة معالجة غرفة الشفرة الواحدة مع دعم الوسادة الهوائية لقياس حجم الحبر للحصول على نتيجة تحبير متساوية.

4. قطر بكرة الطباعة: مم (بما في ذلك لوحة الطباعة 7.2 مم مع بطانة)

5. القطر الخارجي لأسطوانة الطباعة هو ￠ 186mm ، الأنبوب الفولاذي مطلي بالكروم الصلب والسطح المطحون.

6. عجلات السقاطة المحور لوحة ثابتة

7. تحميل وتفريغ قالب الطباعة ، التحكم الكهربائي CW / CCW المتداول بواسطة مفتاح القدم

8. يتم التحكم بالحركة الأفقية لأسطوانة الطباعة عن طريق تعديل PLC بمقدار +/- 5 مم

ترس رفع هوائي أوتوماتيكي يعمل مع نظام التغذية (تنخفض بكرة Anilox إلى أسفل لتلمس قالب الطباعة أثناء التغذية وترتفع لأعلى لترك قالب الطباعة بعد إيقاف التغذية.)

9. تتبنى الحركة الدائرية لأسطوانة الطباعة PLC والتحكم بشاشة اللمس وتعديل العاكس بمقدار 360^ا. (يمكن تعديل الجري والتوقف)

10. إعادة الوضع التلقائي بعد غسل لوح الطباعة أثناء عملية الطباعة.

11. نظام غسيل الحبر الأوتوماتيكي.

ماكينة تشقيب مزدوجة (عمودان ، نصلتان)

1) تتكون وحدة الشق ذات المحور المزدوج من عجلة التجعيد المسبق ، الشق الأول ، عجلة التجعيد والثانية الشق

2) عجلة التجعيد مطلية بـ PU من أجل التجعيد الجيد وتجنب تشقق الورق

3) أسطوانة التجعيد المسبق وفجوة أسطوانة التجعيد التي يتم ضبطها عن طريق التحكم بشاشة اللمس

4) قطر بكرات التجعيد: 110 مم ، مطلي بالكروم الصلب وسطح مطحون ، معالج بتقويم التوازن.

5) قطر بكرات حامل الشق: 124 مم ، مطلية بالكروم الصلب وسطح مطحون ، يتم معالجتها عن طريق تصحيح التوازن.

6) ألواح توجيه الشق الفولاذي المصبوب تجعل الشق دقيقًا ولا تتلف سكين الشق أبدًا.

7) 9 سكاكين Crsi الشق

8) تتحرك جميع السكاكين ويتم تعديل حامل الشق بواسطة تحكم PLC

9) فجوة حامل بكرات الشق يتم ضبطها عن طريق التحكم الكهربائي

وحدة القطع بالقالب (تحكم مؤازر مستقل)

أسطوانة قاطعة بالقالب مصنوعة من مادة التشكيل الفولاذية ومطلية بالكروم الصلب وسطح مطحون

1) غطاء السندان قطر الأسطوانة 281 مم ، مادة صب الفولاذ مطلية بالكروم الصلب والسطح المطحون

2) يتم ضبط فجوة قطع الأسطوانة وغطاء السندان عن طريق التحكم الكهربائي

3) فجوة أسطوانة التغذية المعدلة بواسطة PLC وشاشة تعمل باللمس

4) يتم طحن بكرات التغذية ومطليها بالكروم الصلب ، مما يجعل تصحيح blance لتشغيل مستقر.

5) يتم التحكم في الحركة الدائرية لأسطوانة القطع بالقالب بواسطة PLC ، والتحكم في شاشة اللمس والتعديل العددي الكهربائي بمقدار 360 درجة (يمكن تعديل التشغيل والتوقف)

6) غطاء سندان Depair و Maxdura للخيار

7) تثبيت سكين إصلاح غطاء السندان

8) القيادة المؤازرة المستقلة.

قسم التشكيل

استخدم نظام المؤازرة لموازاة الألواح الورقية ذات الحجم الجامبو للمشي للأمام بشكل مستقيم.في نفس الوقت ، فإن نظام التجعيد و التجعيد المسبق سوف يزيد من التجعيد و التجعيد لطي لطيف.مراوح كهربائية لتنفخ وتزيل القصاصات المشقوقة والمقطوعة من أجل اللصق والطي السلس.يمكن أن يتطابق هذا القسم جيدًا مع سرعة العمل قبل دخول الورق المقوى إلى عوارض الطي.

شهدت صناعة الصناديق المموجة نموًا هائلاً على مر السنين ، وارتفع الطلب على الصناديق المموجة بسبب ارتفاع قطاعي التجارة الإلكترونية والخدمات اللوجستية.نتيجة لذلك ، تم اعتماد الآلات الآلية بشكل متزايد في تصنيع وطباعة الصناديق المموجة.واحدة من الآلات التي اكتسبت شعبية في الصناعة هي آلة طباعة الصندوق المموج ، وتحديداً آلة القطع القالبي والتشقيب ذات اللونين وصانع العلب الخطي.

إن آلة قطع وتشقيب الورق ذات اللونين هي آلة متطورة تسمح بطباعة ، وقطع ، وتجعيد ، وشق الصناديق المموجة في عملية تلقائية واحدة.هذا يلغي الحاجة إلى آلات متعددة ، وبالتالي تحسين الكفاءة والإنتاجية.تم تصميم الماكينة للتعامل مع مجموعة كبيرة من أحجام وسماكات الألواح المموجة ، مما يجعلها مناسبة لأنواع مختلفة من الصناديق المموجة.
