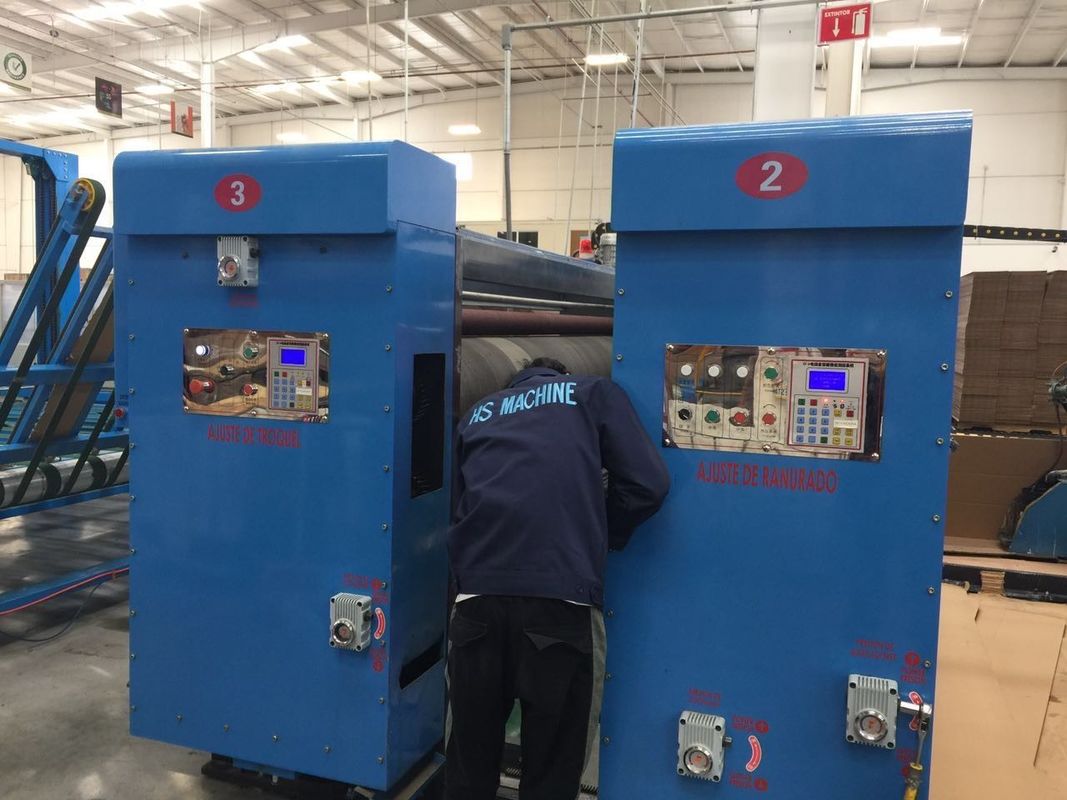

آلة قطع الكرتون فليكسو طابعة سلوتر مع جهاز التشذيب التلقائي

1800 × 4200

جامبو

150

100

100

1700 × 4200

188 × 3600

1600 × 33400

حجم الآلة (LxWxH)

^{1. نظام تغذية حافة الرصاص}

^{1. مغذي حافة الرصاص نقل الفراغ.}

^{2. يتم تعديل كل من البطانة الخلفية والجانبية الجانبية.}

^{3. بلوك التغذية الانزلاقي مصنوع من هيكل من الألومنيوم لضمان عمل أكثر ثباتًا مع اهتزاز أقل.}

^{4. ورقة العد في شاشة تعمل باللمس.}

^{5. تخطي التغذية للورقة الأكبر.}

^{7. جهاز الرفع الهوائي مع مفتاح قفل السلسلة الطرفي للتشغيل المريح.}

^{1. زر التحكم الآلي للفتح / الإغلاق مع جهاز الإنذار لحماية المشغلين.}

^{2. نظام القفل الهوائي ، الآلة كلها مقفلة على مسار ثابت بواسطة أسطوانة هوائية رئيسية للمغذي.}

1. اسطوانة الطباعة

1. يعتمد تعديل مرحلة الطباعة على هيكل عجلة تروس القمر الصناعي ، تحكم PLC ، شاشة رقمية ، تعديل محيطي بمقدار 360 درجة ، بداية مستقرة ، تحديد موقع التصحيح.

2. أسطوانة طباعة مطحونة بالكروم الضار ، مع خط متقاطع وخط مركزي ، من أجل تثبيت كليشيهات وإلتصاق ملائم ، وتحديد الموضع الصحيح وتسجيل كليشيهات سريع.

3. علاج التوازن ، تشغيل مستقر ، لتشغيل بسرعة عالية.

4. نظام تثبيت سريع ومريح لطباعة كليشيهات.

5. نظام تغيير كليشيه سريع لتسريع وقت تجديد الطلب.

6. جهاز الموضع الصفري لأسطوانة الطباعة من أجل التموضع السريع لتغيير كليشيهات وتصحيحها ، لتغيير مواصفات الكرتون المتكرر.جهاز خطى القدم لتثبيت كليشيهات وتفكيكها.تعديل الطور الجزئي.

7. مسافة الحركة يسار / يمين اسطوانة الطباعة: 10mm.

8. قطر أسطوانة الطباعة: ø524mm ، ø304mm (مع سماكة مبتذلة)

1. أنبوب فولاذي غير ملحوم لمعالجة دقيقة ، معالجة متوازنة لتشغيل مستقر ، طحن ، مطلي بالكروم الصلب.

2.تتبنى فجوة اسطوانة الانطباع حلقة تعويض قابلة للتعديل ، مع هيكل وثيق ، وتحديد المواقع بدقة ، ونطاق التعديل: 0-12mm.

1. لفة التغذية: مطحون ومغطى بالكروم الصلب.

2. لفة التغذية السفلية: مطحون ، مصقول بالرمل ومغطى بالكروم.

3. تعديل فجوة عمود التغذية السفلية يعتمد حلقة الإزاحة بهيكل وثيق ، وضعية التصحيح ، قابلة للتعديل عند 0-12 مم.

4. لفة المطاط

أنبوب فولاذي غير ملحوم للمعالجة الدقيقة ومعالجة التوازن للتشغيل المستقر والطحن والكروم الصلب.

2. أنبوب فولاذي مطلي بالمطاط متين طويل العمر.

3. سوبر القابض وجهاز التشغيل التلقائي الفارغ ضد الحبر الجاف.

4. طحن متوسط ​​الارتفاع لطباعة مساحة كبيرة LPI عالية.

5. فتح / إغلاق لفة المطاط تعتمد الضبط اليدوي لعلبة التروس الدودية ، مع علبة التروس الدودية لتعديل الفجوة مع مؤشر المقياس.

1. أنبوب فولاذي غير ملحوم لمعالجة دقيقة ، معالجة متوازنة لتشغيل مستقر ، طحن ، مطلي بالكروم الصلب.

2. تشغيل طويل العمر ، مضاد للطحن والتآكل ، أداء مثالي لنقل الحبر والتحكم فيه.

3. جهاز رفع آلي هوائي anilox وجهاز تشغيل فارغ.

4. فرق السرعة بين أسطوانة anilox ولفة المطاط لتأثير التلاعب بالحبر لزيادة جودة الطباعة.

1. مضخة تدوير ذات غشاء هوائي أحادية الاتجاه.

2. شبكة تصفية الحبر لتصفية الأوساخ للحصول على نتيجة طباعة جيدة.

3. حجرة الحبر المغلفة.

1. تصميم عجلة العتاد الأقمار الصناعية.

2. تعديل محيطي آلي ، شاشة عرض رقمية ، تشغيل 360 درجة أو إيقاف تعديل.

3. تحكم PLC ، وصول سريع ، مناسب لتعديل كليشيهات.

4. تعديل ضغط الفجوة اليدوي لجميع الوحدات.

1. هيكل الكبح الكهرومغناطيسي.

2. عندما تفصل وحدة الآلة أو تعدل المرحلة ، فإن نظام الكبح للتحكم في تشغيل وحدات الماكينة للحفاظ على نقطة تحديد موضع التروس الأصلية.

1. هيكل الكبح الكهرومغناطيسي.

2. عندما تفصل وحدة الآلة أو تعدل المرحلة ، فإن نظام الكبح للتحكم في تشغيل وحدات الماكينة للحفاظ على نقطة تحديد موضع التروس الأصلية.

1. عالية الدقة العاكس لضبط السرعة ، 360 درجة تعديل ، وقت سريع.

2. جهاز تحديد موضع الطور الصفري لضمان تشابه موضع الشق.

1. الضبط اليدوي / الميكانيكي لعجلة التجعيد وموضع رأس سكين الشق من خلال عمود لولبي دقيق.

2. عجلة التجعيد لأسفل العمود ، سكين الشق أسفل العمود تتبنى حلقة الإزاحة ، هيكل مغلق لتحديد المواقع بدقة.

1. سمك الشفرة: 7mm.شفرات منشار شقوق مستوردة عالية الجودة على شكل القمر ، صلابة عالية ، متانة عالية ، قدرة عالية على الطحن.

2. عمود الشق المطحون والمطلي بالكروم الصلب لتشغيل مستقر.

3. الضبط اليدوي لرأس سكين الشق ، عجلة التجعيد ورأس سكين القطع.

4. جهاز الكشف الأوتوماتيكي للموضع المحيطي لعمود الشق ، التسجيل التلقائي للوضع وضمان الإرجاع التلقائي للموضع.

5. تم إصلاح التجعيد المسبق قبل آلة التشقيب.

6. سكين أمامي وسكين خلفي جالسين على عمود واحد.

1. اسطوانة قالب القطع بالقالب (اسطوانة سفلية)

1. اسطوانة القطع بالقالب مصنوعة من الفولاذ عالي الجودة ، طحن ناعم ، مطلي بالكروم الصلب.

2. علاج التوازن لزيادة استقرار الجري.

3. مسامير تثبيت قالب القطع M10 ، مسافة الثقب عند 100 مم في الاتجاه العرضي و 18 وحدة متساوية في الاتجاه المحيطي.

4. قطع قالب خشبي بسمك 13-15 ملم (خمس طبقات) ، 16-18 ملم (ثلاث طبقات).

2. اسطوانة حصيرة مطاطية (اسطوانة سفلية)

1. اسطوانة حصيرة تستخدم الفولاذ عالي الجودة ، طحن ، مطلي بالكروم الصلب.

2. علاج التوازن لتشغيل مستقر.

3. سمك حصيرة المطاط 8 مم ، عرض 250 مم.

4. المطاط حصيرة اسطوانة اتجاه دوران الميكانيكية تغيير هيكل الحركة مسافة 40 مم ، سرعة الحركة نفس سرعة تشغيل الجهاز.

5. الضبط اليدوي لفجوة قالب القطع ، نطاق التعديل: 0-16mm.

1. هيكل العجلة الفضائية

2. تحكم PLC والمشفّر لتعديل مرحلة القطع بالقالب من أجل ضبط البدء والإيقاف.
