تفاصيل المنتج:
|
| يكتب: | طباعة تلقائية فليكسو | اسم المنتج: | صندوق ورق الطباعة |
|---|---|---|---|
| اسم: | آلات صنع العلب وآلة صنع ورق الكرتون | نوع الآلة: | آلة صنع الورق المقوى المموج |
| إستعمال: | صندوق مموج | نوع المنتج: | آلة صنع العلب الورقية |
| الكلمات الدالة: | خط إنتاج الورق المقوى المموج | طلب: | عبوة تعبئة لجميع الكراتين المختلفة |
| لون: | أي لون | نوع المعالجة: | آلات صنع العلب |
| نوع اللوحة: | طباعة حبر فليكسو | وظيفة: | صنع ورق الكرتون المموج |
| غرض: | صناديق تغليف المنتجات المخصصة | ||
| إبراز: | آلة المصمغ مجلد الكرتون المموج,آلة المصمغ مجلد الكرتون,آلة المصمغ المجلد المموج |
||

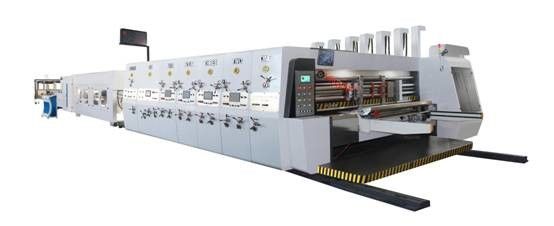

آلة صنع العلب الكرتونيةجامبوطابعة كرتون مضمنة المصمغ التلقائي
الموديل: jumbo1600x3600
تكوين الآلة ومبدأ التشغيل
الوظائف والميزات:
1. تواصل مع آلة الطباعة ، وجعل الطباعة ، الشق ، قطع القوالب ، الإلتصاق ، الطي ، المعايرة ، العد ، منصات التحميل ، التعبئة ، الإخراج.
2. السرعة القصوى لخط الإنتاج هي 200m / min.
3. جهاز التحكم عبر الإنترنت بالكامل ، طلب تخزين الكمبيوتر ، عملية التحكم عن بعد ، الإدخال الرقمي.
4. يشتري ناقل الحركة الرئيسي محامل ذات علامة تجارية مستوردة ، وأحزمة نقل عالية السرعة ،
5. قوة جزء صندوق الغراء: 8kw ، جزء التعبئة: 2kw
6. جزء مربع العصا: 10 * 2.5 متر.قسم التعبئة: 4 * 2 متر
7. جزء اللصق: عجلة لصق فولاذية مقاومة للصدأ ، مقاومة للتآكل ، لصق موحد ،
8. الأجهزة الكهربائية: جميعها تستخدم أفضل الماركات العالمية ، جودة مستقرة وموثوقة
ثانية،
مبدأ عمل الماكينة: يتم توصيل صندوق الغراء وجزء قطع قالب الطباعة واستخدامهما وتشغيلهما بشكل متزامن ، بحيث يمكن للورق المقوى المطبوع أو المقطوع أو المشقوق أن يدخل بسلاسة إلى صندوق الغراء ، مكبس البالات متصل بالغراء مربع ، وعندما يكون الورق المقوى مغلفًا بالغراء ،
الطي والتصحيح والتكديس والنقل إلى مكبس البالات ، يحتوي مكبس البالات على مستشعر كهروضوئي لاستشعار الإشارة ونقلها إلى plc ، ويتحكم plc في تشغيل كل جزء من مكبس البالات.
الأجزاء الاختيارية من الماكينة:
1. توفير الغراء تلقائيًا ، تعميم الغراء ، عدم كسر الغراء أبدًا ، لا حاجة لإضافة الغراء يدويًا ، مما يوفر الوقت والجهد.ينطبق على جميع أنواع الغراء.
2. عجلة لصق الفولاذ المقاوم للصدأ ، مقاومة التآكل ، مقاومة التآكل ، اللصق الموحد ، حفظ الغراء ، كمية الغراء المستخدمة حوالي ثلث كمية اللصق اليدوي.
3. الجزء القابل للطي مُجهز بمجموعة عجلة كبس متعددة القنوات قابلة للتعديل ، مما يجعل طي الكرتون أكثر سلاسة والترابط أكثر جمالا ودقة.
4. تصحيح تكديس الكرتون في قسم العد والتكديس والإخراج آمنان ومستقران ودقيقان وخاليان من الأخطاء والتحكم الرقمي وسهل التشغيل ويمكن إدخالهما دون توقف.
المعدات القياسية:
أ. مغذي حافة الرصاص المستقل ؛
طابعات مع بكرات كروم anilox
C. آلة التشقيب الآلية
D. RotaryDie Cutter مع جهاز تشذيب تلقائي ؛
E. آلة جلور المجلد المضمنة
F. آلة تجليد السيارات الشريط PP مضمنة
| نموذج | 1600x3600 جامبو |
1800 × 4200 جامبو |
1800x3600 جمبو | 2200 * 3600 جامبو | 2200 * 4000 جامبو | 2200 * 4600 جامبو | 2600 * 3600 جامبو |
| سرعة الآلة (م / دقيقة) | 150 |
150 |
150 | 120 | 100 | 80 | 80 |
| آلة Max.speed (قطعة / دقيقة) | 110 |
100 |
100 |
100 | 80 | 60 | 60 |
| حجم آلة التغذية القصوى (مم) | 1500 × 3600 |
1700 × 4200 |
188 × 3600 |
2000 × 3600 | 2100 × 4000 | 2100 × 4600 | 2500 × 3600 |
| الحد الأدنى لحجم التغذية بالماكينة (مم) | 450 × 760 | 450 × 750 | 450 × 760 | 550 × 900 | 550 × 900 | 550 × 900 | 650 × 900 |
| آلة ماكس.حجم الطابعة (مم) | 1500x3500 | 1600 × 4000 |
1600 × 33400 |
2000 × 3400 | 2000 × 3800 | 2000 × 4200 | 2400 × 3400 |
| سمك لوحة الطابعة (مم) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| الأعلى.عمق آلة التشقيب (مم) | 560 | 750 | 750 | 750 | 750 | 750 | 850 |
| الأعلى.سمك الصفيحة (مم) | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
|
حجم الآلة (LxWxH)
|
19852 × 6670 × 2700 | 15000 × 5200 × 2500 | 14000 × 4500 × 2300 | 20173 × 6670 × 2800 | 20173 × 7070 × 2800 | 20173 × 7670 × 2800 | 20495 × 6670 × 3000 |
الأوصاف العامة للجهاز كله
1. مغذي حافة الرصاص من نوع الأسطوانة للتغذية الدقيقة والعمر الطويل والراحة.
2. معدات النقل الرئيسية باستخدام سبائك الصلب عالية الجودة من خلال المعالجة المشطوفة والطحن لعمل دقيق ومستقر.
3. المحامل من ماركات مشهورة: NSK ، HRB.
4. حلقات خالية من المفاتيح لنقل عالي الدقة لضمان التسجيل الصحيح.
5. تعديل الفجوة اليدوي ، مريحة وسريعة.
6. تزييت زيت الرش: كل علبة تروس تحافظ على الزيت من أجل التشحيم بالرش المستمر.
نظام التحكم الآلي الكهربائي:
7 - تحكم PLC ، عد الورق التلقائي ، مؤشر السرعة ، تخطي التغذية ، مشكلة مزعجة ، إلخ.
8. الأجزاء الكهربائية الرئيسية من شركة Siemens ، المحرك الرئيسي: Siemens.
9. حماية بدء تشغيل الجهاز الرئيسي: لا يوجد قفل ، بدون تشغيل ، للتشغيل الخاطئ.
10. المشي الآلي: فتح وإغلاق آلي ، قفل هوائي.السير الآلي مع التنبيه المستمر لحماية فنيي الصيانة.جهاز الكبح الأوتوماتيكي لضمان عدم حركة وحدة الطباعة.
11. التوقف في حالات الطوارئ: توقف الطوارئ داخل كل وحدة لإيقاف سير الآلة أثناء الصيانة.
وحدة تغذية حافة الرصاص المستقلة
| غرض | الأوصاف |
|
1. نظام تغذية حافة الرصاص |
1.Vacuum نقل حافة المغذية. 2.Back Buffle و Buffle الجانبي كلها تعديل آلي. 3 إن كتلة التغذية المنزلقة مصنوعة من هيكل من الألومنيوم لضمان عمل أكثر ثباتًا مع اهتزاز أقل. 4. عد ورقة في شاشة تعمل باللمس. 5. تخطي التغذية للحصول على ورقة أكبر. 7. جهاز الرفع الهوائي مع مفتاح قفل السلسلة الطرفي للتشغيل المريح. |
| 2. آلة فتح / cloe |
1.Button التحكم الآلي للآلة فتح / إغلاق مع جهاز إنذار لحماية المشغلين. 2. نظام القفل الهوائي ، الجهاز كله مغلق على مسار ثابت بواسطة اسطوانة هوائية رئيسية للمغذي. |
| 3. لفة التغذية | 1. لفة تغذية قابلة للتحمل مغلفة بالمطاط لإضافة عمر الاستخدام. |
| 4. جهاز العودة الصفري | 1. يعتمد الكمبيوتر على جهاز إرجاع صفري مع وظيفة ذاكرة لضمان نفس معيار الضبط ، والضبط التلقائي للوضع الصحيح لتقليل هدر الألواح. |
مميزات وحدات الطباعة
| غرض | سمات |
|
1. اسطوانة الطباعة |
1.يعتمد تعديل مرحلة الطباعة على هيكل عجلة تروس الأقمار الصناعية ، تحكم PLC ، شاشة رقمية ، تعديل محيطي 360 درجة ، بداية مستقرة ، تحديد موقع التصحيح. 2.أسطوانة الطباعة المطحونة مع الكروم الضار ، مع خط متقاطع وخط مركزي ، من أجل تثبيت كليشيهات وإلتصاق مناسب ، وتحديد الموضع الصحيح وتسجيل كليشيهات سريع. 3. العلاج المتوازن ، تشغيل مستقر ، لتشغيل عالية السرعة. 4. نظام تثبيت سريع ومريح لطباعة كليشيهات. 5. نظام تغيير كليشيه سريع لتسريع وقت تجديد الطلب. 6. جهاز الوضع الصفري لأسطوانة الطباعة من أجل التحديد السريع لتغيير كليشيهات وتصحيحها ، لتغيير مواصفات الكرتون المتكرر.جهاز خطى القدم لتثبيت كليشيهات وتفكيكها.تعديل الطور الجزئي. 7. مسافة الحركة يسار / يمين اسطوانة الطباعة: 10mm. 8. قطر أسطوانة الطباعة: ø524mm ، ø304mm (مع سماكة مبتذلة) |
| 2 - اسطوانة طبعة (ø156mm) |
تتبنى فجوة أسطوانة الانطباع حلقة إزاحة قابلة للتعديل ، مع هيكل وثيق ، وتحديد المواقع بدقة ، ونطاق التعديل: 0-12 مم. |
| 3. لفة التغذية |
1. up لفة التغذية: مطحون ومغطى بالكروم الصلب. 2 لفة تغذية منخفضة: مطحون ، مصقول بالرمل ومغطى بالكروم. 3.يتبنى تعديل فجوة عمود التغذية السفلية حلقة الإزاحة بهيكل وثيق ، وتحديد المواقع ، وقابل للتعديل عند 0-12 مم. |
|
4. لفة المطاط
|
1. أنابيب الصلب المغلفة بالمطاط دائم ل longlife. 2. سوبر القابض وجهاز التشغيل الفارغ التلقائي ضد الحبر الجاف. 3..Midheight طحن لارتفاع LPI مساحة كبيرة للطباعة. 4 .. فتح / إغلاق لفة المطاط تعتمد الضبط اليدوي لعلبة التروس الدودية ، مع علبة التروس الدودية لتعديل الفجوة مع مؤشر المقياس. |
| 5. لفة أنيلوكس |
1. أنبوب فولاذي غير ملحوم لمعالجة دقيقة ، معالجة متوازنة لتشغيل مستقر ، طحن ، مطلي بالكروم الصلب. 2.Longlife تشغيل ، المضادة للطحن والتآكل ، مثالية لنقل الحبر والتحكم في الأداء. 3. جهاز رفع آلي هوائي anilox وجهاز تشغيل فارغ. 4. فرق السرعة بين لفة anilox ولفة المطاط لتأثير التلاعب بالحبر لزيادة جودة الطباعة. |
| 6. نظام التحبير |
1.مضخة تدوير أوتوماتيكية ذات غشاء هوائي أحادية الاتجاه. 2. شبكة تصفية الحبر لتصفية الأوساخ للحصول على نتيجة طباعة جيدة. 3.غرفة الحبر المغلف. |
| 7. هيكل تعديل المرحلة |
1.Satelite تصميم عجلة العتاد. 2.موتور تعديل محيطي ، عرض رقمي ، تشغيل 360 درجة أو إيقاف التعديل. 3.PLC التحكم ، الوصول السريع ، مريحة لتعديل كليشيهات. 4. تعديل ضغط الفجوة اليدوي لجميع الوحدات. |
| 8. جهاز طباعة الاسطوانة الثابتة |
1. هيكل الكبح الكهرومغناطيسي. 2.عندما تفصل وحدة الماكينة أو تعدل المرحلة ، فإن نظام الكبح للتحكم في تشغيل وحدات الماكينة للحفاظ على نقطة تحديد موضع الترس الأصلي. |
| 9. جهاز طباعة الاسطوانة الثابتة |
1. هيكل الكبح الكهرومغناطيسي. 2.عندما تفصل وحدة الماكينة أو تعدل المرحلة ، فإن نظام الكبح للتحكم في تشغيل وحدات الماكينة للحفاظ على نقطة تحديد موضع الترس الأصلي. |
ميزات وحدة الشق
| غرض | سمات |
| 1. تعديل مرحلة الشق |
1.عالية الدقة العاكس لضبط السرعة ، تعديل 360 درجة ، وقت سريع. 2. جهاز تحديد المرحلة الصفري لضمان تشابه موضع الشق. |
| 2. عجلة التجعيد |
1. الضبط اليدوي / الميكانيكي لعجلة التجعيد وموضع رأس سكين الشق من خلال عمود لولبي دقيق. 2. عجلة التجعيد أسفل العمود ، سكين الشق أسفل العمود تعتمد حلقة الإزاحة ، هيكل إغلاق لتحديد المواقع بدقة. |
| 3. رأس السكين الحز والشق |
1. سمك الشفرة: 7 مللي متر.شفرات منشار شقوق مستوردة عالية الجودة على شكل القمر ، صلابة عالية ، متانة عالية ، قدرة عالية على الطحن. 2 رمح الشق المطحون والكروم الصلب لتشغيل مستقر. 3. الضبط اليدوي لرأس سكين الشق ، عجلة التجعيد ورأس سكين القطع. 4. جهاز الكشف الأوتوماتيكي للموضع المحيطي لعمود الشق ، التسجيل التلقائي للموقف وضمان الإرجاع التلقائي للموضع. 5. تم إصلاح التجعيد المسبق قبل آلة التشقيب. 6. سكين أمامي وسكين خلفي جالسين على عمود واحد. |
ميزات وحدة القطع القالبي الدوارة
| غرض | سمات |
|
1. اسطوانة قالب القطع بالقالب (اسطوانة سفلية) |
1.Die أسطوانة القطع مصنوعة من الفولاذ عالي الجودة ، طحن ناعم ، مطلي بالكروم الصلب. 2. علاج التوازن لزيادة استقرار الجري. 3.Die مسامير تثبيت قالب القطع M10 ، مسافة الثقب عند 100 مم في الاتجاه العرضي و 18 وحدة متساوية في الاتجاه المحيطي. 4.Die قطع سمك القالب الخشبي 13-15 ملم (خمس طبقات) ، 16-18 ملم (ثلاث طبقات). |
|
2. اسطوانة حصيرة مطاطية (اسطوانة سفلية) |
1. تستخدم أسطوانة الحصيرة الفولاذ عالي الجودة ، طحن ، مطلي بالكروم الصلب. 2. العلاج المتوازن لتشغيل مستقر. 3. حصيرة المطاط سمك 8 مم ، عرض 250 مم. 4. المطاط حصيرة اسطوانة اتجاه دوران الميكانيكية تغيير هيكل الحركة مسافة 40 مم ، سرعة الحركة نفس سرعة تشغيل الجهاز. 5. التعديل اليدوي لفجوة قالب القطع ، نطاق التعديل: 0-16mm. |
| 3. جهاز تعديل المرحلة |
1.هيكل عجلة التروس الأقمار الصناعية 2.PLC والتحكم في جهاز التشفير لتعديل مرحلة القطع بالقالب من أجل ضبط البدء والإيقاف. |
آلة المصمغ مجلد السيارات
آلة تجليد الشريط التلقائي PP
1. السرعة.في حالة دعم خطوط ربط الطباعة ولصق الصندوق ، إذا ضغطت على 10 كرتون لكل عبوة ، يمكن للطابعة فتح ما يصل إلى 180 ورقة في الدقيقة ، إذا ضغطت 20 كرتونة لكل حزمة ، يمكن للطابعة فتح ما يصل إلى 360 ورقة في الدقيقة.
2. الضبط السريع يستغرق الأمر حوالي 1-2 دقيقة لضبط الترتيب ، والعملية بسيطة ومريحة.
3. درجة عالية من الأتمتة يعتمد حساب الضبط على PLC ، وجهاز التشفير ، ورقم الإدخال ، وتعديل المفتاح الواحد.
4. طاقة تشغيل منخفضة للآلة بأكملها. طاقة الآلة كلها 2.2KW ، وقوة التشغيل 1KW.
الهيكل والتكوين
1. جزء النقل يلعب الجزء الموصل من آلة لصق الصندوق ، آلة صندوق الأظافر وآلة البالات دور التخزين المؤقت ، الفحص والتوصيل.
2. قطع الجزء: قم بلف الكرتون في اتجاه الطول وتأكد من دخول الكرتون إلى جزء التعبئة بشكل منظم وسلس.
3. يدرك قسم التعبئة وظيفة تعبئة الكرتون ، ويقوم بمحاذاة وضغط عرض الكرتون لإكمال مهمة التعبئة
| غرض | أصل | الكمية. |
| رمان | NSK ، HRB | الجميع |
| موصل التيار المتردد ، المرحل الحراري | سيمنز | الجميع |
| PLC | سيمنز | الجميع |
| مشفر | سيمنز | الجميع |
| شاشة اللمس | سيمنز | الجميع |
| شاشة عرض | سيمنز | الجميع |
| العاكس | سيمنز | الجميع |
| موصل التيار المتردد ، مفتاح مستشعر الخلايا الضوئية | سيمنز | الجميع |
| يموت قطع المطاط حصيرة | CHIINA العلامة التجارية الشهيرة | الجميع |
عندما يتعلق الأمر بالتغليف ، فإن الصناديق الكرتونية هي واحدة من أكثر الأشكال شيوعًا.سواء كنت شركة تصنيع أو موقع تجارة إلكترونية ، فستحتاج إلى علب كرتون عالية الجودة لشحن منتجاتك.هذا هو المكان الذي يأتي فيه آلة تصنيع العلب الكرتونية Jumbo Automatic Carton Printer Inline Folder Gluer.
تم تصميم هذه الآلة لإنتاج علب كرتون بأحجام وأشكال مختلفة.يسمح حجمه الجامبو بالتعامل مع كميات الإنتاج الكبيرة ، مما يجعله مثاليًا للاستخدام في البيئات الصناعية.الآلة مؤتمتة بالكامل ، لذلك يمكنها إنتاج الصناديق الكرتونية باستمرار دون الحاجة إلى تدخل يدوي.
آلة تصنيع العلب الكرتونية Jumbo Automatic Carton Printer Inline Folder Gluer مجهزة بطابعة عالية الجودة يمكنها الطباعة على مجموعة متنوعة من الأسطح.يمكنك طباعة علامتك التجارية أو تعليماتك أو أي معلومات أخرى تريدها على علب الكرتون.هذا يضمن أن منتجاتك مصنفة بشكل صحيح وتبرز في السوق.
يمكن للآلة أيضًا طي الصناديق الكرتونية ولصقها في عملية واحدة.هذا يوفر الوقت ويضمن أن الصناديق محكمة الغلق ، مما يقلل من مخاطر تلف المنتج أثناء النقل.يضمن غراء المجلد المضمن أن عمليات الطي واللصق دقيقة ومتسقة.
يأتي الجهاز بواجهة سهلة الاستخدام تتيح لك ضبط معلمات الإنتاج بسهولة.يمكنك تكوين الماكينة لإنتاج أحجام وأشكال علب مختلفة ، وكذلك ضبط معلمات الطباعة واللصق لتناسب احتياجاتك.
آلة تصنيع العلب الكرتونية Jumbo Automatic Carton Printer Inline Folder Gluer ذات كفاءة عالية ، وذلك بفضل سرعة الإنتاج السريعة واحتياجات الصيانة المنخفضة.هذا يجعله استثمارًا كبيرًا للشركات التي ترغب في تبسيط عملية التعبئة والتغليف وتقليل تكاليف الإنتاج على المدى الطويل.
باختصار ، آلة تصنيع العلب الكرتونية Jumbo Automatic Carton Printer Inline Folder Gluer هي آلة قوية وموثوقة لإنتاج علب كرتون عالية الجودة.تجعل الأتمتة ، وإمكانيات الطباعة ، وعمليات الطي / اللصق ، استثمارًا كبيرًا للشركات التي ترغب في تعزيز قدرات التعبئة والتغليف الخاصة بها.احصل على منتجك اليوم واستمتع بإنتاج علب الكرتون بسرعة وكفاءة!
