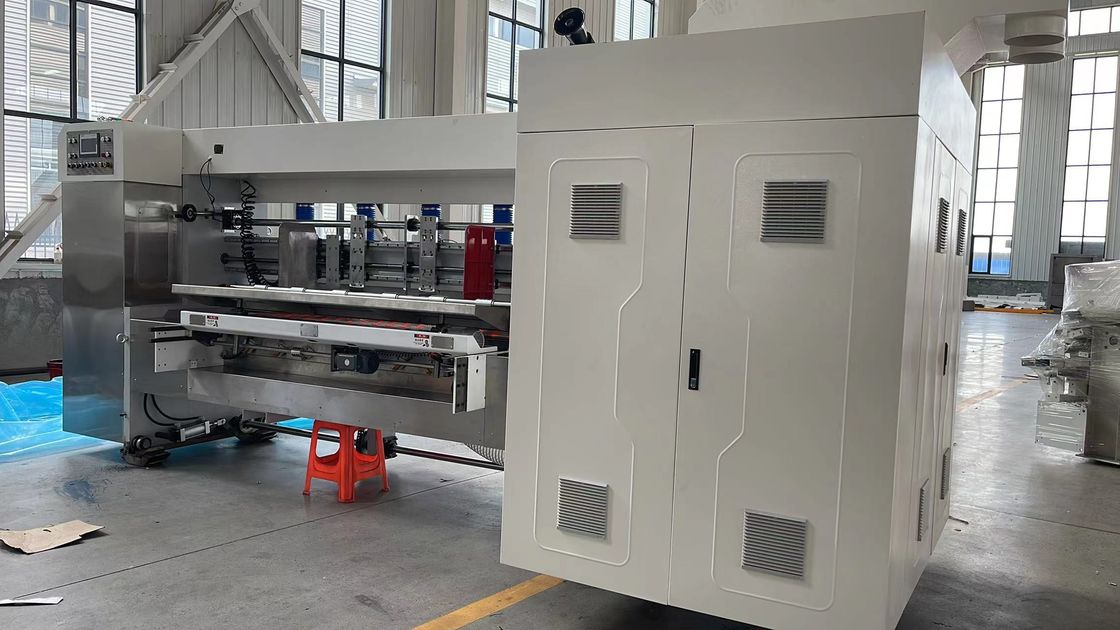

220 فولت الكرتون التعبئة والتغليف آلة طباعة آلة قطع يموت الروتاري

آلة طباعة صندوق التغليف آلة صنع علب الكرتون

(آلة قطع قالب دوارة ذات لونين في ناقل تسليم قاذف صانع علبة الخط)

نموذج:2200x5200FFG (الطباعة السفلية)

سمات:

1. آلة قطع القوالب لماكينة الطباعة السفلية في آلة تصنيع العلبة تتكون من مغذي حافة الرصاص ، وطابعات سفلية ، وآلة التشقيب ، وقاطع القالب في صانعة العلبة الخطية ، وقاذف العداد وقسم التسليم.

2. كل الوحدات يمكن أن تتحرك ، كل فجوة البكرات يتم تعديلها بواسطة PLC وشاشة تعمل باللمس ، كل الأجزاء الكهربائية من شركة Siemens.

3. التروس مصنوعة من 20CrMnTi ، HRC 55-62 ، فئة 6 بدقة.المحامل الرئيسية SKF ، والآخرون من NSK.

4. نقل بكرة السحب في جميع وحدات الطباعة.

5 بكرات من السيراميك anilox مع ترتيبات LPI في حدود 220-600LPI والتي يمكن للمشتري اختيارها.

5. شاشة LED للسرعة والكمية النهائية.

مغذي حافة الرصاص

1) نظام التغذية بالضغط الحر للتحكم المؤازر المعتمد لتجنب ضغط الورق المقوى ، وتحسين مقاومة الضغط للكرتون

2) يتم ضبط جميع الحواجز عن طريق التحكم الكهربائي

3) سكة التوجيه تدعم الحاجز الأيمن الأيسر يتحرك بدقة وسلاسة.

4) يتم طحن بكرات التغذية ومطليها بالكروم الصلب ، مما يجعل تصحيح blance لتشغيل مستقر.

5) فجوة بكرات التغذية تم تعديلها بواسطة PLC وشاشة تعمل باللمس

6) الصف الأول من بكرات التغذية: قطر أسطوانة التغذية العلوية 132 مم ، فولاذ غير ملحوم مغطى بمطاط مقاوم للاهتراء معالج عن طريق تصحيح التوازن.قطر أسطوانة التغذية السفلية 156 مم ، فولاذ غير ملحوم بسطح تخريش ، معالج بتقويم التوازن.

7) الصف الثاني من بكرات التغذية: قطر أسطوانة التغذية العلوية 86 مم مع قطعتين من حلقات التغذية 132 مم ، أنبوب فولاذي غير ملحوم مطلي بالكروم وسطح مطحون ، معالج بتقويم التوازن

قطر أسطوانة التغذية السفلية 156 مم ، أنبوب فولاذي غير ملحوم مطلي بالكروم وسطح مطحون ومعالج عن طريق تصحيح التوازن.

الطابعات السفلية

سحب لفة نقل

أ) يعتمد نقل أسطوانة السحب لعملية التغذية الكاملة التي يمكن أن تغذي الورق المقوى بسلاسة ودقة ؛

1) تخضع الأسطوانة للطحن والمطلية بالكروم الصلب ، مما يجعل تصحيح التوازن للتشغيل المستقر

2) القطر الخارجي لأسطوانة السيراميك anilox هو 330 مم ، للطباعة الصلبة والطباعة الرسومية العالية (220-600 رطل في البوصة اختياري) ؛

3) نظام شفرة معالجة غرفة الشفرة الواحدة مع دعم الوسادة الهوائية لقياس حجم الحبر للحصول على نتيجة تحبير متساوية.

4.) قطر بكرة الطباعة: مم (بما في ذلك لوحة الطباعة 7.2 مم مع بطانة)

5) القطر الخارجي لأسطوانة الضغط هو ￠ 186mm ، الأنابيب الفولاذية مطلية بالكروم الصلب والسطح المطحون.

6) عجلات السقاطة المحور لوحة ثابتة

7) تحميل وتفريغ قالب الطباعة ، التحكم الكهربائي CW / CCW المتداول بواسطة مفتاح القدم

8) بكرة الطباعة يتم التحكم بالحركة الأفقية عن طريق تعديل PLC +/- 5mm

ترس رفع هوائي أوتوماتيكي يعمل مع نظام التغذية (تنخفض بكرة Anilox إلى أسفل حتى تلامس قالب الطباعة أثناء التغذية وترتفع لأعلى لترك قالب الطباعة بعد إيقاف التغذية.)

9) الحركة الدائرية لأسطوانة الطباعة تعتمد PLC والتحكم في الشاشة التي تعمل باللمس وتعديل العاكس بمقدار 360 درجة (يمكن تعديل التشغيل والإيقاف)

10) إعادة الوضع التلقائي بعد غسل لوحة الطباعة أثناء عملية الطباعة.

11) نظام غسيل الحبر التلقائي.

المعدات القياسية:

أ. مغذي حافة الرصاص (تحكم مؤازر) ؛

ب. اثنان من الطابعات الملونة السفلية

ج. آلة التشقيب المزدوجة (عمودان ذو نصلتين)

D. القاطع القالبي الدوراني (القيادة المؤازرة المستقلة)

E. تشكيل القسم

F. In Line Case Maker قاذف العداد (هيكل السلة المعلق + طاولة الأسطوانة)

تحكم محوسب بالكامل.

المعايير الفنية:

ماكينة تشقيب مزدوجة (عمودان ، نصلتان)

1) تتكون وحدة الشق ذات المحور المزدوج من عجلة التجعيد المسبق ، الشق الأول ، عجلة التجعيد والثانية الشق

2) عجلة التجعيد مطلية بـ PU من أجل التجعيد الجيد وتجنب تشقق الورق

3) أسطوانة التجعيد المسبق وفجوة أسطوانة التجعيد التي يتم ضبطها عن طريق التحكم بشاشة اللمس

4) قطر بكرات التجعيد: 110 مم ، مطلي بالكروم الصلب وسطح مطحون ، معالج بتقويم التوازن.

5) قطر بكرات حامل الشق: 124 مم ، مطلية بالكروم الصلب وسطح مطحون ، يتم معالجتها عن طريق تصحيح التوازن.

6) ألواح توجيه الشق الفولاذي المصبوب تجعل الشق دقيقًا ولا تتلف سكين الشق أبدًا.

7) 9 سكاكين Crsi الشق

8) تتحرك جميع السكاكين ويتم تعديل حامل الشق بواسطة تحكم PLC

9) فجوة حامل بكرات الشق يتم ضبطها عن طريق التحكم الكهربائي

وحدة القطع بالقالب (تحكم مؤازر مستقل)

أسطوانة قاطعة بالقالب مصنوعة من مادة التشكيل الفولاذية ومطلية بالكروم الصلب وسطح مطحون

1) غطاء السندان قطر الأسطوانة 281 مم ، مادة صب الفولاذ مطلية بالكروم الصلب والسطح المطحون

2) يتم ضبط فجوة قطع الأسطوانة وغطاء السندان عن طريق التحكم الكهربائي

3) فجوة أسطوانة التغذية المعدلة بواسطة PLC وشاشة تعمل باللمس

4) يتم طحن بكرات التغذية ومطليها بالكروم الصلب ، مما يجعل تصحيح blance لتشغيل مستقر.

5) يتم التحكم في الحركة الدائرية لأسطوانة القطع بالقالب بواسطة PLC ، والتحكم في شاشة اللمس والتعديل العددي الكهربائي بمقدار 360 درجة (يمكن تعديل التشغيل والتوقف)

6) غطاء سندان Depair و Maxdura للخيار

7) تثبيت سكين إصلاح غطاء السندان

8) القيادة المؤازرة المستقلة.

قسم التشكيل

استخدم نظام المؤازرة لموازاة الألواح الورقية ذات الحجم الجامبو للمشي للأمام بشكل مستقيم.في نفس الوقت ، فإن نظام التجعيد و التجعيد المسبق سوف يزيد من التجعيد و التجعيد لطي لطيف.مراوح كهربائية لتنفخ وتزيل القصاصات المشقوقة والمقطوعة من أجل اللصق والطي السلس.يمكن أن يتطابق هذا القسم جيدًا مع سرعة العمل قبل دخول الورق المقوى إلى عوارض الطي.

مجلد المصمغ

قسم التغذية

1) فم التغذية في الجزء الخلفي من وحدة القطع القالبي للطابعة

2) تم تركيب نظام رش الغراء --- نظام VALCO SPRAY GLUING بأربع مسدسات.

3) تركيب منفاخ لتنظيف النفايات

قسم قابل للطي

1) عجلة التجعيد الإضافية في القسم الأمامي لضمان سهولة الطي

2) جميع أحزمة النقل ذات نوعية جيدة ومقاومة عالية للاهتراء وعمر خدمة طويل.

3) تنقل الحزم الجانبية بواسطة التحكم الكهربائي

4) يمكن تعديل تمديد حزام النقل عن طريق نظام الروماتيزم.

5) يمكن تعديل سرعة الحزام العلوي والسفلي للمساعدة في تقليل ذيل السمكة على مفصل الكرتون.

6) نظام شفط فراغ لجعل نقل الحزمة أكثر سلاسة.

7) يمكن لآلية القرص الخاصة أن تحل مشكلة ذيل السمكة بشكل فعال على الموضع الخاص على العوارض القابلة للطي.

قسم جمع وإخراج الكرتون

1) تكديس العد التنازلي عالي السرعة ، لمنع تلطيخ الصندوق.

2) تصحيح لوح الكرتون عالي السرعة ، منفاخ للمساعدة في إسقاط الكرتون ، دفع هوائي مسطح للنقل بشكل دائري.

3) وحدة التحكم في الحركة الجانبية بوحدة العد القاذف.

4) يستخدم المعبئ السفلي هيكل سلة تعليق لنقل الحزم المكدسة إلى ناقل الأسطوانة الأرضي للتثبيت في المرحلة الأمامية.سيكون هناك طاولة بكرة إضافية لجمع ونقل كمية معينة 10 قطعة ، 15 قطعة ، 20 قطعة ، 25 قطعة ، 30 قطعة ، 35 قطعة ، 40 قطعة إلى آلة الربط اليسرى أو اليمنى.إذا لم يكن قيد الاستخدام ، يمكن للمشغل تحريك طاولة الأسطوانة المساعدة للتكديس لأسفل بالحزمة العالية.سيكون هناك تبديل للوضع بين التكديس لأسفل بالحزمة العالية أو منضدة الأسطوانة ذات الحزمة المنخفضة والتكديس والنقل.يمكن دفع منضدة ناقل الأسطوانة الآلية الإضافية للاستخدام أو يمكن تحريكها جانبًا عند تنفيذ الحزمة العالية.سيتم تسوية ارتفاع طاولة ناقل الأسطوانة مع ارتفاع سلة التعليق المبرمج.

قطع كهربائية

الأجزاء الرئيسية

.......

لطالما كانت صناعة التعبئة والتغليف ضرورية وشهدت نموًا هائلاً في الماضي القريب.لقد أصبح أكثر أهمية من أي وقت مضى ، نظرًا للطلب المتزايد على منتجات التعبئة والتغليف في جميع أنحاء العالم.أصبحت علب التغليف ضرورة في مختلف الصناعات مثل الأغذية والمشروبات والسلع الطبية والاستهلاكية وغير ذلك الكثير.مع تزايد الطلب على صناديق التغليف هذه ، وضعت الصناعة طلبًا كبيرًا على آلات طباعة علب التغليف وآلات تصنيع العلب الكرتونية.تلعب هذه الآلات دورًا حيويًا في عملية تصنيع صناديق التعبئة وأثرت بشكل كبير على صناعة التعبئة والتغليف.

آلة طباعة علب التغليف

آلة طباعة علب التغليف عبارة عن تقنية متقدمة تُستخدم للطباعة على مواد تغليف مختلفة ، مثل الورق المقوى والورق والبلاستيك.تم تصميم الماكينة لتلبية متطلبات الطباعة عالية الدقة ، مما يضمن جودة وطباعة دائمة.

أحدثت آلة طباعة علب التغليف ثورة في صناعة الطباعة ، مما سمح لشركات الطباعة بإنتاج مطبوعات عالية الجودة بسرعة ودقة.باستخدام طرق الطباعة التقليدية ، كان إنتاج مطبوعات عالية الجودة عملية شاقة وتستغرق وقتًا طويلاً.ومع ذلك ، فإن آلة طباعة علب التغليف جعلت من الممكن للشركات تحقيق مطبوعات عالية الجودة وزيادة الوقت المستغرق في الإنتاج.

تم تجهيز هذه الآلات بميزات متقدمة مثل إمداد الحبر التلقائي ومراقبة المستوى وأنظمة التحكم الدقيقة وأنظمة التجفيف الفعالة.تضمن أنظمة التحكم توزيع الأحبار بالتساوي ، مما يقلل من فرص تلطيخ الحبر ، بينما تساعد أنظمة التجفيف في تسريع عملية الطباعة من خلال ضمان جفاف الحبر بسرعة.

إن آلة طباعة علب التغليف قابلة للتكيف بشكل كبير ، مما يسمح لها بالطباعة على مواد تغليف مختلفة بسماكات وأحجام مختلفة.أيضًا ، تتيح إمكانية الطباعة عالية السرعة والدقة للجهاز إنتاج عدد كبير من الصناديق في غضون فترة قصيرة.

آلة صنع علب الكرتون

آلة تصنيع العلب الكرتونية عبارة عن آلة أوتوماتيكية لتصنيع الصناديق الكرتونية.تم تصميم الماكينة لتحويل الورق المقوى الخام إلى صناديق جيدة التنظيم يمكن استخدامها لأغراض مختلفة.يمكن استخدام الماكينة لصنع صناديق ذات تصميمات وأشكال وأحجام مختلفة لتلبية احتياجات العملاء المحددة.

جعلت آلة تصنيع العلب الكرتونية من الممكن للشركات في صناعة التعبئة والتغليف إنتاج الصناديق بكميات كبيرة ، وتقليل تكلفة الإنتاج ، وتحسين جودة المنتج.هذه الآلات قادرة على تلبية أي طلب قد تتلقاه الشركة بغض النظر عن الكمية.
