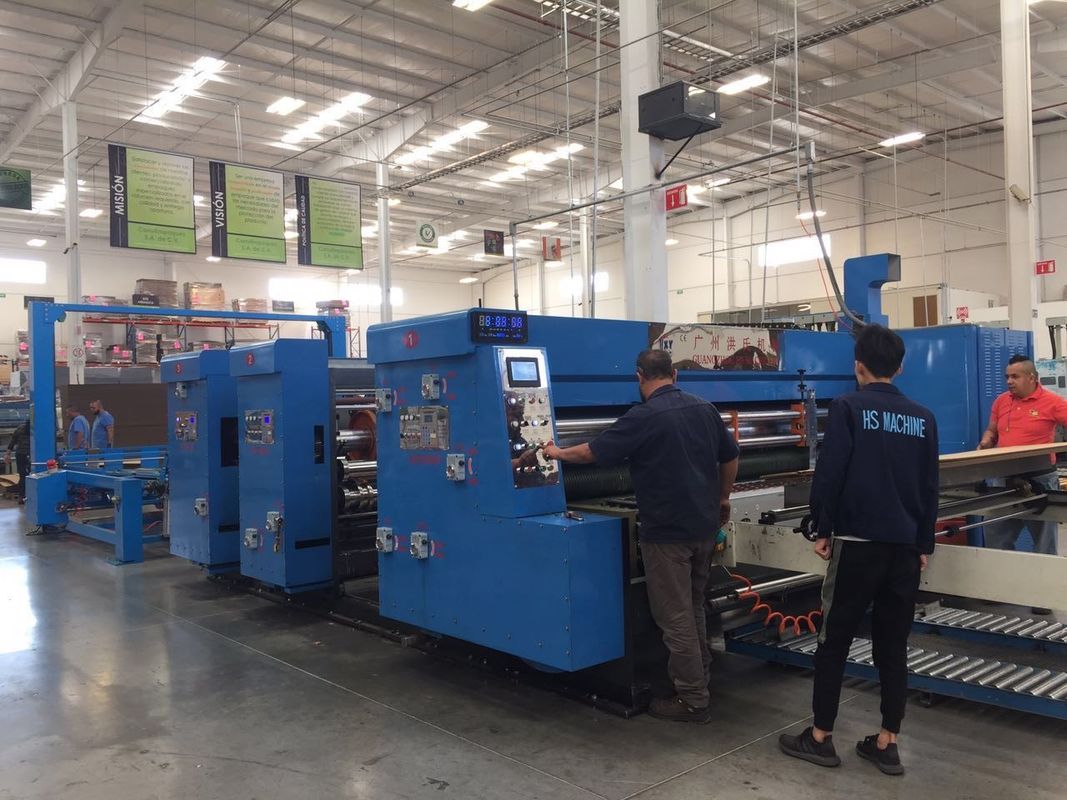

آلة تصنيع علب التغليف المموج الصناعية ماكينة قطع القوالب المضمنة

آلة الكرتون المموج اثنين من لون الطابعة آلة التشقيب يموت القاطع مضمنة

الموديل: جامبو 2200x5200

في الختام ، آلة الكرتون المضلع ذات الطابعة ذات اللونين ، والتشقيب ، وقاطع القوالب ، وصانع العلبة في الخط هي استثمار مهم للمنتجين الذين يحتاجون إلى إنتاج كميات كبيرة من الكرتون المضلع عالي الجودة.توفر الماكينة مرونة وسرعة وقدرات طباعة عالية الجودة ، مما يجعلها مثالية للاستخدام في صناعة التعبئة والتغليف.

على الرغم من أن الآلة بها بعض القيود مثل التكلفة والحجم ومتطلبات العمالة الماهرة ، إلا أن مزاياها تفوق القيود.إن قدرة الماكينة على إنتاج علب كرتون عالية الجودة مصممة وفقًا لمتطلبات محددة هي مستقبل إنتاج الكرتون.مع استمرار نمو التجارة الإلكترونية ، يجب على المنتجين الاستثمار في التقنيات المتقدمة التي تلبي المتطلبات العالية للصناعة ، وآلة الكرتون المضلع ذات الطابعة ذات اللونين ، وآلة القطع ، وقاطع القوالب ، وصانع العلبة المضمنة هي الأفضل حل.

سمات

1. آلة القطع القالبي لماكينة الطبع والتشقيب في آلة تصنيع العلبة تتكون من مغذي حافة الرصاص ، وطابعات سفلية ، وآلة التشقيب ، وقاطع القالب في صانعة العلبة الخطية ، وقاذف العداد وقسم التسليم.

2. كل الوحدات يمكن أن تتحرك ، كل فجوة البكرات يتم تعديلها بواسطة PLC وشاشة تعمل باللمس ، كل الأجزاء الكهربائية من شركة Siemens.

3. التروس مصنوعة من 20CrMnTi ، HRC 55-62 ، فئة 6 بدقة.المحامل الرئيسية SKF ، والآخرون من NSK.

4. نقل بكرة السحب في جميع وحدات الطباعة.

5. بكرات سيراميك أنيلوكس بترتيبات LPI في حدود 220-600LPI والتي يمكن للمشتري اختيارها.

6. شاشة LED للسرعة والكمية النهائية.

 مغذي حافة الرصاص

1) نظام التغذية بالضغط الحر للتحكم المؤازر المعتمد لتجنب ضغط الورق المقوى ، وتحسين مقاومة الضغط للكرتون

2) يتم ضبط جميع الحواجز عن طريق التحكم الكهربائي

3) سكة التوجيه تدعم الحاجز الأيمن الأيسر يتحرك بدقة وسلاسة.

4) يتم طحن بكرات التغذية ومطليها بالكروم الصلب ، مما يجعل تصحيح blance لتشغيل مستقر.

5) فجوة بكرات التغذية تم تعديلها بواسطة PLC وشاشة تعمل باللمس

6) الصف الأول من بكرات التغذية: قطر أسطوانة التغذية العلوية 132 مم ، فولاذ غير ملحوم مغطى بمطاط مقاوم للاهتراء معالج عن طريق تصحيح التوازن.قطر أسطوانة التغذية السفلية 156 مم ، فولاذ غير ملحوم بسطح تخريش ، معالج بتقويم التوازن.

7) الصف الثاني من بكرات التغذية: قطر أسطوانة التغذية العلوية 86 مم مع قطعتين من حلقات التغذية 132 مم ، أنبوب فولاذي غير ملحوم مطلي بالكروم وسطح مطحون ، معالج بتقويم التوازن

قطر أسطوانة التغذية السفلية 156 مم ، أنبوب فولاذي غير ملحوم مطلي بالكروم وسطح مطحون ومعالج عن طريق تصحيح التوازن.

الطابعات السفلية

سحب لفة نقل

أ) يعتمد نقل أسطوانة السحب لعملية التغذية الكاملة التي يمكن أن تغذي الورق المقوى بسلاسة ودقة ؛

1. الأسطوانة تخضع للطحن والمطلية بالكروم الصلب ، مما يجعل تصحيح التوازن للتشغيل مستقرًا

2. القطر الخارجي لأسطوانة السيراميك anilox هو 330 mm ، للطباعة الصلبة وطباعة الرسومات العالية (اختياري 220-600lpi) ؛

3. نظام شفرة معالجة غرفة الشفرة الواحدة مع دعم الوسادة الهوائية لقياس حجم الحبر للحصول على نتيجة تحبير متساوية.

4. قطر بكرة الطباعة: مم (بما في ذلك لوحة الطباعة 7.2 مم مع بطانة)

5. القطر الخارجي لأسطوانة الطباعة هو ￠ 186mm ، الأنبوب الفولاذي مطلي بالكروم الصلب والسطح المطحون.

6. عجلات السقاطة المحور لوحة ثابتة

7. تحميل وتفريغ قالب الطباعة ، التحكم الكهربائي CW / CCW المتداول بواسطة مفتاح القدم

8. يتم التحكم بالحركة الأفقية لأسطوانة الطباعة عن طريق تعديل PLC بمقدار +/- 5 مم

ترس رفع هوائي أوتوماتيكي يعمل مع نظام التغذية (تنخفض بكرة Anilox إلى أسفل لتلمس قالب الطباعة أثناء التغذية وترتفع لأعلى لترك قالب الطباعة بعد إيقاف التغذية.)

9. تتبنى الحركة الدائرية لأسطوانة الطباعة PLC والتحكم بشاشة اللمس وتعديل العاكس بمقدار 360^ا. (يمكن تعديل الجري والتوقف)

10. إعادة الوضع التلقائي بعد غسل لوح الطباعة أثناء عملية الطباعة.

11. نظام غسيل الحبر الأوتوماتيكي.

ماكينة تشقيب مزدوجة (عمودان ، نصلتان)

1) تتكون وحدة الشق ذات المحور المزدوج من عجلة التجعيد المسبق ، الشق الأول ، عجلة التجعيد والثانية الشق

2) عجلة التجعيد مطلية بـ PU من أجل التجعيد الجيد وتجنب تشقق الورق

3) أسطوانة التجعيد المسبق وفجوة أسطوانة التجعيد التي يتم ضبطها عن طريق التحكم بشاشة اللمس

4) قطر بكرات التجعيد: 110 مم ، مطلي بالكروم الصلب وسطح مطحون ، معالج بتقويم التوازن.

5) قطر بكرات حامل الشق: 124 مم ، مطلية بالكروم الصلب وسطح مطحون ، يتم معالجتها عن طريق تصحيح التوازن.

6) ألواح توجيه الشق الفولاذي المصبوب تجعل الشق دقيقًا ولا تتلف سكين الشق أبدًا.

7) 9 سكاكين Crsi الشق

8) تتحرك جميع السكاكين ويتم تعديل حامل الشق بواسطة تحكم PLC

9) فجوة حامل بكرات الشق يتم ضبطها عن طريق التحكم الكهربائي

وحدة القطع بالقالب (تحكم مؤازر مستقل)

أسطوانة قاطعة بالقالب مصنوعة من مادة التشكيل الفولاذية ومطلية بالكروم الصلب وسطح مطحون

1) غطاء السندان قطر الأسطوانة 281 مم ، مادة صب الفولاذ مطلية بالكروم الصلب والسطح المطحون

2) يتم ضبط فجوة قطع الأسطوانة وغطاء السندان عن طريق التحكم الكهربائي

3) فجوة أسطوانة التغذية المعدلة بواسطة PLC وشاشة تعمل باللمس

4) يتم طحن بكرات التغذية ومطليها بالكروم الصلب ، مما يجعل تصحيح blance لتشغيل مستقر.

5) يتم التحكم في الحركة الدائرية لأسطوانة القطع بالقالب بواسطة PLC ، والتحكم في شاشة اللمس والتعديل العددي الكهربائي بمقدار 360 درجة (يمكن تعديل التشغيل والتوقف)

6) غطاء سندان Depair و Maxdura للخيار

7) تثبيت سكين إصلاح غطاء السندان

8) القيادة المؤازرة المستقلة.

قسم التشكيل

استخدم نظام المؤازرة لموازاة الألواح الورقية ذات الحجم الجامبو للمشي للأمام بشكل مستقيم.في نفس الوقت ، فإن نظام التجعيد و التجعيد المسبق سوف يزيد من التجعيد و التجعيد لطي لطيف.مراوح كهربائية لتنفخ وتزيل القصاصات المشقوقة والمقطوعة من أجل اللصق والطي السلس.يمكن أن يتطابق هذا القسم جيدًا مع سرعة العمل قبل دخول الورق المقوى إلى عوارض الطي.

تعتبر الكراتين المموجة جزءًا أساسيًا من صناعة التعبئة والتغليف.من تغليف المواد الغذائية إلى العناصر الإلكترونية ، يتم استخدام الكرتون المضلع لحماية المنتجات ونقلها بطريقة آمنة ومأمونة.مع ارتفاع التجارة الإلكترونية ، ارتفع الطلب على الكراتين المموجة ، مما خلق فرصة لمصنعي الآلات لتطوير آلات عالية الجودة تنتج كرتون مموج عالي الجودة.

إحدى هذه الآلات هي آلة تصنيع الكرتون المضلع بطابعة ذات لونين ، وآلة التشقيب ، وقاطع القوالب ، وآلة تصنيع الكرتون المضلع.تم تصميم هذه الآلة لإنتاج كرتون مموج بأحجام وسمك وأشكال مختلفة.إنها آلة متعددة الإمكانات يمكنها الطباعة والفتحة والقطع بالقالب وصنع الكرتون في مسار واحد ، مما يوفر الوقت ويقلل من تكاليف العمالة.

المكونات الرئيسية للآلة هي الطابعة ، آلة التشقيب ، قاطعة القوالب ، وصانع العلبة ، وكلها تساهم في صنع الكرتون المموج النهائي.الطابعة مسؤولة عن طباعة العمل الفني أو التصميم على السبورة المموجة.يمكن للطابعة ذات اللونين طباعة لونين في وقت واحد ، مما يعزز جودة الطباعة ويقلل من الفاقد.

بعد الطباعة ، تمر اللوحة المموجة عبر آلة التشقيب ، والتي تقطع اللوحة إلى الأبعاد والأشكال المطلوبة.ماكينة التشقيب لديها شفرات قطع متعددة ، والتي يمكن تعديلها لإنتاج علب كرتونية بأحجام مختلفة.تحتوي ماكينة التشقيب أيضًا على عجلة تسجيل ، والتي تسجل اللوحة ، مما يسهل طيها لاحقًا.

إن آلة قطع القوالب مسؤولة عن قطع شكل الكرتون من اللوح المموج.ماكينة القطع بالقالب لها شفرات قطع يمكن تخصيصها لتلبية المتطلبات المحددة.تعتبر عملية قطع القوالب ضرورية لأنها تضمن أن الكرتون بالشكل والحجم والأبعاد الصحيحة.

أخيرًا ، يقوم صانع العلبة بتجميع القطع المموجة المقطوعة في كرتون نهائي.لدى صانع العلبة محطات طي متعددة ، والتي تقوم بطي اللوح إلى الشكل المطلوب.لدى صانع الغلاف أيضًا محطة لصق تقوم بوضع الغراء على السبورة ، وتثبيتها معًا.

إحدى مزايا ماكينة تصنيع الكرتون المضلع مع طابعة ذات لونين ، ماكينة تشقيب ، قاطعة قوالب ، وصانع علبة في الخط هي قدرتها على إنتاج علب كرتون عالية الجودة بسرعة عالية.يمكن للآلة إنتاج ما يصل إلى 300 كرتون في الدقيقة ، مما يجعلها مثالية للإنتاج بكميات كبيرة.تعمل أتمتة الماكينة على تقليل الحاجة إلى العمالة ، وبالتالي تقليل تكاليف العمالة وزيادة إنتاج الإنتاج.

ميزة أخرى للآلة هي مرونتها.يمكن للآلة إنتاج كرتون مموج بأشكال وأحجام مختلفة ، وهو أمر مفيد في صناعة التعبئة والتغليف.تتيح القدرة على تخصيص شفرات القطع وضبط محطات القطع والطي إمكانية إنتاج أنواع مختلفة تمامًا من الكراتين.

علاوة على ذلك ، تتيح الطابعة ذات اللونين في الجهاز إنتاج علب كرتون ملونة وملفتة للنظر تجذب المستهلك.تضمن الطباعة عالية الجودة طباعة العلامة التجارية أو اسم الشركة أو الشعار على الكرتون بشكل صحيح وواضح ، مما يجعلها تبرز من المنافسة.

ومع ذلك ، على الرغم من مزايا الجهاز ، إلا أن له بعض القيود ، أحدها هو تكلفته.تختلف تكلفة الآلة ولكنها أعلى بكثير من تكلفة آلة الكرتون المضلع القياسية.هذا يجعلها غير مناسبة لصغار المنتجين أو الشركات الناشئة التي تعمل بميزانية محدودة.

بالإضافة إلى ذلك ، تتطلب الآلة عمالة ماهرة للتشغيل والصيانة.هذا بسبب تعقيد الماكينة والحاجة إلى الصيانة الدورية لضمان تشغيل الماكينة بكفاءة.يحتاج المشغلون الجدد إلى التدريب ، مما يزيد أيضًا من تكاليف الإنتاج لصغار المنتجين.

يتمثل أحد القيود الأخرى للآلة في حجمها ومتطلبات المساحة.تتطلب الماكينة مساحة كافية في منطقة الإنتاج ، وقد لا يكون حجمها مناسبًا للورش الصغيرة أو مرافق الإنتاج.هذا يعني أن المنتجين ذوي المساحة المحدودة قد لا يتمكنون من الاستثمار في الماكينة.
